فروش نرم افزارهای cdegs و cymcap و cymgrd و plscadd و sincal و pss/e و DEHN توسط این شرکت انجام میشود برای اطلاعات بیشتر با شماره 09126717215 تماس بگیرید.صاعقه یکی از پدیده های زیبا و جذاب ولی در عین حال مخرب و زیان آور است. با توجه به قدرتی که این پدیده از آن برخوردار است، یقینا صدمات و زیان های بسیاری را به طبیعت و مصنوعات دست بشر چه از لحاظ مالی و چه جانبی وارد می آورد. لذا شناخت این پدیده ضروری و روش های مقابله با آن و جلوگیری از اثرات آن از اهمیت ویژه ای برخوردار است.

چرا باید صاعقه گیر نصب کرد؟

اثرات مخرب صاعقه یا ناشی از برخورد مستقیم صاعقه بوده و یا از ولتاژهای القایی میدان های الکترومغناطیسی آن ناشی می گردد و شوک های الکتریکی ناشی از صاعقه منجر به اثرات زیر می گردد:

• آسیب رساندن به نیروی انسانی

• آسیب رساندن به تجهیزات الکتریکی و ارتباطی

• ایجاد خطا در داده ها و اطلاعات ارسالی

• از کار افتادگی و توقف دستگاه ها

بنابراین اولا بایستی از خطر برخورد مستقیم صاعقه به ساختمان و تاسیسات که می تواند منجر به تخریب فلزی ، آتش سوزی و تلفات انسانی آن ها می گردد جلوگیری نمود و ثانیاً، از دستگاه ها و تجهیزات الکتریکی و مخابراتی داخل ساختمان در برابر این خطرات حفاظت نمود. برای حفاظت از ساختمان از صاعقه گیر استفاده می گردد که بدان حفاظت اولیه گفته می شود و برای حفاظت از تجهیزات الکتریکی داخل ساختمان از ارستر استفاده می گردد که به این نوع حفاظت، حفاظت ثانویه گفته می شود.

بنابراین سیستم حفاظت از صاعقه شامل حفاظت اولیه (صاعقه گیر)، حفاظت ثانویه (ارستر) می باشد که این دو مکمل یکدیگر می باشند. بدیهی است که هم صاعقه گیر و هم ارستر نیاز به سیستم ارت دارند.

حفاظت اولیه:

به منظور حفاظت از سازه ها در برابر صاعقه باید از نفوذ جریان صاعقه به داخل ساختمان جلوگیری کرد. این کار به وسیله سیستم صاعقه گیر که شامل: صاعقه گیر، هادی میانی و ارتینگ می باشد انجام می گیرد. در صورت استفاده از این سیستم در بالای ساختمان، صاعقه به صاعقه گیر برخورد کرده و جریان آن از طریق هادی میانی به زمین انتقال می یابد. بدین ترتیب سیستم صاعقه گیر از عواملی همچون: تخریب فلزی، آتش سوزی و آسیب پذیری نیروی انسانی جلوگیری می کند.

حفاظت ثانویه:

علاوه بر خطرات اشاره شده در بالا، برخورد مستقیم صاعقه موجب القا شوک های الکتریکی در خطوط انتقال می گردد. با توجه به رشد روزافزون استفاده از تجهیزات الکترونیکی در زندگی روزمره میزان اهمیت آن بیشتر می گردد. بنابراین برای حفاظت از این سیستم ها و کنترل شوک ها، باید از حفاظت کننده های اضافه ولتاژ یعنی برقگیر مطابق استاندارد IEC 61643 و IEC 61024 استفاده نمود.

ارزیابی احتمال برخورد صاعقه:

احتمال برخورد صاعقه به یک ساختمان، به حجم ساختمان و شدت صاعقه وابسته است. با توجه به استاندارد NFC17-102 و IEC 61024-1-1 بدست می آید

این شرکت با استفاده از نیروهای با تجربه و با استفاده از استانداردهای بین المللی مانند IEC 61024 – IEC61312-1,2,3,4 – VDE 0675 , VDE0185 و پس از محاسبات دقیق بر روی مقاومت خاک ، مقدار تجهیزات مورد نیاز جهت اجراء سیستم ارت را در قسمت های رینگ اصلی و فرعی ، راد و چاه ارت ، سایز کابلهای ارت ، نقشه کابل کشی ، نقشه اتصالات و دفترچه محاسباتی و غیره را به کارفرما ارائه کرده که این روش باعث پایین آوردن خطا در اجراء و محاسبه دقیق تجهیزات مصرفی جهت تهیه میگردد .

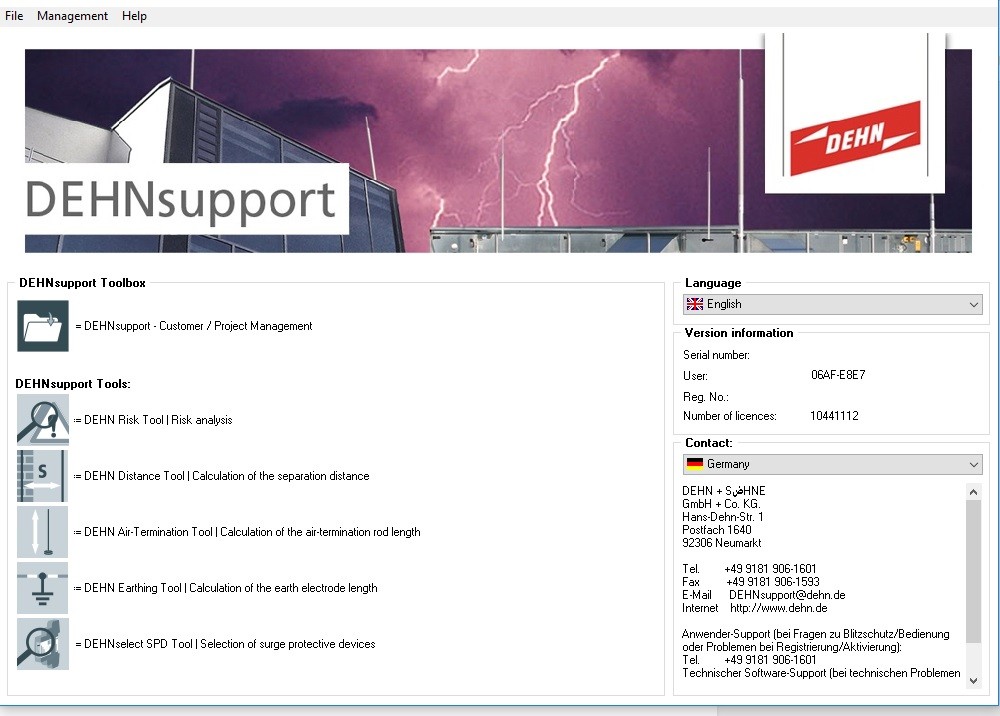

توضیح طراحی ارتینگ با DEHN : نرم افزار DEHNsupport Toolbox نرم افزار برنامه ریزی برای سیستم‌های حفاظت در برابر صاعقه (lightning protection systems) می باشد که گزینه‌های محاسباتی مختلفی را در زمینه حفاظت در برابر صاعقه ارائه می‌دهد که از مدیریت ریسک گرفته تا محاسبه طول میله‌های پایانه هوا، فواصل جداسازی و طول الکترودهای زمین را شامل می‌شود. نرم افزار DEHNsupport که محصول شرکت DEHNsupport است، برنامه ریزی و تصمیم الکترونیکی پشتیبانی آسان و عملی را برای برنامه ریزان، نصب کنندگان سیستم‌های حفاظت در برابر رعد و برق و برقکاران فراهم می‌کند. این امر اجرای حرفه‌ای یک سیستم جامع حفاظت در برابر صاعقه را به میزان قابل توجهی آسان‌تر می‌کند. نرم افزار DEHNsupport Toolbox با یک ماژول دیگر توسعه یافته است و اکنون نیز پشتیبانی جامعی را برای برنامه ریزی حفاظت داخلی در برابر صاعقه و برق ارائه می‌دهد. ماژول نرم افزاری جدید DEHNselect SPD امکان تعریف و انتخاب تمامی محصولات داخلی حفاظت در برابر صاعقه و برق را می‌دهد. این برنامه یک طرح ساختاریافته با صورتحساب مواد ارائه می‌دهد و امکان دسترسی آنلاین سریع به تمام اسناد محصولات انتخاب شده مانند برگه‌های داده و دستورالعمل‌های نصب را فراهم می‌کند. جعبه ابزار پشتیبانی DEHN از ماژول‌های زیر تشکیل شده است:

ابزار ریسک DEHN مدیریت ریسک) ماژول ابزار فاصله)

ابزار ریسک DEHN (مدیریت ریسک)

ماژول ابزار فاصله DEHN (محاسبه فاصله جداسازی)

ابزار DEHN Air-Termination Tool (محاسبه طول میله پایانه هوا)

ابزار ارتینگ DEHN (محاسبه طول الکترود زمین)

ماژول DEHNselect SPD Tool (راهنمای انتخاب و ابعاد دستگاه‌های محافظ) خدماتی که این شرکت در خصوص طراحی ارتینگ ارائه می دهد به شرح زیر می باشد:

طراحی سیستم ارتینگ جهت رینگ اصلی و محوطه پروژه

طراحی ارتینگ جهت محیط و تجهیزات داخلی پروژه

مشخصات فنی و دستورالعمل نصب ارتینگ

تست شیت تجهیزات ارتینگ

فهرست مقادیر تجهیزات ارتینگ

طراحی و دستورالعمل اجراء چاه ارت

مشخصات فنی و دستورالعمل نصب ارتینگ

ارائه دفترچه محاسباتی مقاومت خاک

طراحی ، جانمایی و محاسبه تعداد راد و چاه ارت

محاسبه سایز کابل ارت جهت تابلوها ، موتورها ، بدنه و غیر …

فهرست مقادیر تجهیزات چاه ارت

تهیه اسناد مناقصه مربوط به سیستم ارتینگ ین شرکت تمامی محاسبات سیستم زمین با نرم افزارهای CymeGRD یا ETAP یا CYMCAP یا CDEGS 17 یا PLSCADD V16.81 انجام میدهد. کلمه CDEGS که مخفف Current Distribution, Electromagnetic Fields, Grounding and Soil Structure Analysis می باشد، مجموعه ای قدرتمند از نرم افزاری یکپارچه است که به منظور تجزیه و تحلیل دقیق انواع مشکلات مربوط به مسائل الکترومغناطیسی که در همه صنایع شامل شبکه های الکتریکی رخ می دهد، توسط شرکت sestech طراحی شده است. نرم افزار CDEGS انواع حل کننده های (Solver) پیشرفته را تا جهت حل مسائل ذکر شده ارائه می دهد: – راه حل های مستقیم معادلات ماکسول – تحلیل های مبتنی بر مدار (Circuit-based analyses) – روشهای اجزای محدود (Finite element methods) – الگوریتم های وارونگی (Inversion algorithms) – تحلیل فوریه (FFT) – تحلیل گذرا (Transient analysis) – روشهای ترکیبی (Hybrid methods) همچنین این نرم افزار تمام حالت‌های اتصال الکترومغناطیسی را دارا می باشد: – هدایت (Conduction)، از طریق عناصر فلزی، پوشش ها و خود زمین – القای مغناطیسی (Magnetic induction) – اثرات خازنی (Capacitive effects) نرم افزار CDEGS شامل هسته های زیر می باشد: RESAP: Soil Resistivity Analysis MALT: Low Frequency Grounding/Earthing Analysis TRALIN: Detailed Fault Current Distribution and EMI Analysis HIFREQ: Electromagnetic Fields Analysis FCDIST: Simplified Fault Current Distribution Analysis MALZ: Frequency Domain Grounding/Earthing Analysis SPLITS: Detailed Fault Current Distribution and EMI Analysis FFTSES: Automated Fast Fourier Transform Analysis ابزارهای کمکی موجود در این پکیج شامل موارد زیر می باشد: Autotransient, CETU, FFT21Data, GraRep, GRServer, GRSplits, GRSplits-3D, ROWCAD, SESAmpacity, SESBat, SESCAD, SESConductorDatabase, SESConverter, SESCrossSection, SESCurveFit, SESeBundle, SESEnviroPlot SESFcdist, SESFFT, SESGSE, SESImpedance, SESLibrary, SESPlot, SESPlotViewer, SESResap, SESResultViewer, SESScript, SESShield, SESSystemViewer, SESThreshold, SESTralin, SICLCommand, SoilModelEditor, با توجه به گستردگی مبحث سیستم زمین، به طور یقین واژه­ های زمین پاک (Clean Earth)، زمین آلوده (Dirty Earth)، زمین شناور (Floating Earth)، زمین تک نقطه ­ای (SPG)، زمین چند نقطه ­ای (MPG)، TBB، TMGB، TGB، همبندی ستاره (STAR)، همبندی مش (MESH)، MBN، IBN، GPR، SRG ... مرتبا در مدارک مهندسی تکرار می شود. همچنین نرم­ افزارهای مختلفی همچون ETAP، SGW، SDWorkstation، CDEGS و ... برای طراحی سیستم زمین از سوی شرکت­های مختلف ارائه گردیده است. اغلب مهندسین طراح سیستم زمین با نرم­افزارهای ETAP و CYMGRD آشنایی دارند. برخی از مشکلات این نرم­ افزارها عبارتند از: در نظر گرفتن تمامی شبکه زمین به صورت هم پتانسیل صرفنظر نمودن از بخش راکتیو هادی ­های سیستم زمین در این میان تنها نرم­افزار شرکت SES (Safe Engineering Services & technologies ltd) به صورت حرفه­ای به مبحث طراحی سیستم زمین می­پردازد. برخی از قابلیت­های بی­نظیر این نرم­افزار نسبت به نرم­افزارهای عنوان شده عبارتند از: طراحی سیستم زمین در فرکانس­های بالا طراحی بهینه سیستم زمین پست، نیروگاه نسبت به نرم­افزارهای دیگر طراحی سیستم زمین در خاک با تعداد لایه­های دلخواه (افقی، عمودی، کروی، استوانه­ای، با حجم معین و ...) که برای طراحی سیستم زمین مراکز خاص همچون سد مورد استفاده قرار می­گیرد بررسی توزیع جریان خطا در شبکه زمین انجام مطالعات حالت گذاری ناشی از برخورد صاعقه به خط انتقال، دکل مخابراتی، توربین بادی، نیروگاه هسته­ای و ... تجزیه­ و تحلیل پارامترهای خطوط انتقال و توزیع، کابل­های قدرت، EMI و EMC طراحی بهینه سیستم حفاظت در برابر صاعقه به صورت سه بعدی (خط، پست و ... مطابق استانداردهای IEEE و IEC) بررسی مشکلات الکترومغناطیسی ناشی از خطوط انتقال بر روی تاسیسات مجاور همچون ریل­ راه آهن، خطوط لوله نفت و گاز و ... بررسی تاثیرات الکترومغناطیسی بر روی محیط (کرونا، نویز صوتی، نویز رادیویی) مجموعه نرم­افزاری SES محصول کشور کانادا، شامل چندین پکیج نرم­افزاری می­باشد که پکیج نرم­افزاری CDEGS که مخفف عبارت Current Distribution, Electromagnetic Fields, Grounding and Soil Structure Analysis می­باشد را می­توان، شاخص­ترین پکیج ارائه شده در نظر گرفت. پکیج نرم­افزاری CDEGS متشکل از 8 ماژول RESAP, MALT, MALZ, TRALIN, SPLITS, HIFREQ, FCDIST,FFTSES و یا به عبارتی 12 پکیج نرم­افزاری AutoGround, MultiGround, MultiGround+, MultiGroundZ, MultiGroundZ+, MultiFields, MultiFields+, MultiFieldsPro, MultilLines,AutoGridPro, AutoGroundDesign, Right-Of-Way. می­باشد.
